在找統包工務或與工程師合作時，製圖的細節至關重要，以確保設計和施工過程順利進行，避免不必要的混亂和錯誤。以下是一些製圖的重要注意事項：

1. **尺寸配置**：製圖需要標示兩種尺寸，一是設計尺寸，給屋主和設計師參考，另一是施工尺寸，給各工程師和施工團隊參考。施工圖應著重標示每個工程所需的尺寸，以確保準確性。{{AD}}

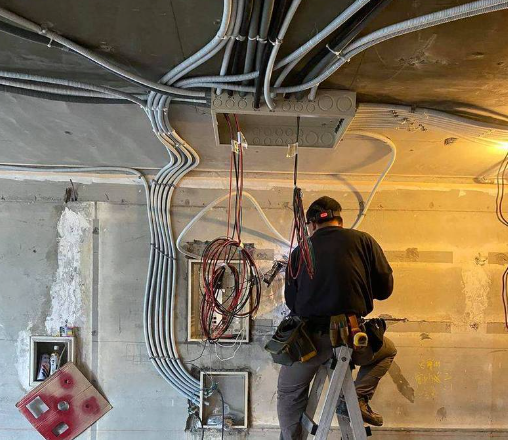

2. **使用底圖**：對於水電、泥作、木作等工程圖，建議使用家具配置圖作為底圖，以幫助施工團隊理解家具的配置位置。底圖應該刷淡，以避免混淆。

3. **尺寸起算點**：尺寸標示應從已存在的固定牆面或結構開始，而不應該以新增的牆面或尚未存在的物件（如家具）為基準。這樣能確保尺寸的準確性。

4. **包外與實內尺寸**：特別要注意小空間或櫃體設計，應標示實際內部尺寸，以確保家具和設備能夠正確容納。

5. **每張圖的註記**：每張圖應該註明尺寸，以確保在不同紙張尺寸下仍能保持比例一致。這可避免列印時的比例錯誤。

6. **建材和型號**：應詳細標示牆壁和天花板的油漆色號、櫃體的面材材質和品牌色號、磁磚型號色號、木地板型號等建材資訊，以確保工程師選用正確的材料。

7. **圖例和色調**：圖例符號應該清晰易懂，即使在黑白列印時也能區分。彩色製圖時，應避免使用螢光顏色，因為在白色背景上可能難以辨識。

8. **插座和開關符號**：插座和開關的符號不應過大，以免尺寸失真且不清晰。重要的是確保它們清晰可見，而不會混淆或重疊。

這些建議將有助於確保製圖的清晰度，幫助設計師和工程師更好地理解設計意圖，從而順利進行施工項目。
